「技能五輪移動式ロボット部門上海2022モデル」にNI myRIOに代わるコントローラーとして採用されているVMX Robotics Controller。このVMXに、同じく上海モデルに搭載されている、SR-Pro Cameraを装着することができるというので、当社で英語版から日本語版に翻訳した「LabVIEW版 VMXコントローラ導入マニュアル」の検証を兼ねて、メカに疎いスタッフSが取り付けに挑戦してみました。
<使用したもの>
1.VMX Robotics Controller (LabVIEW版)
2.SR-Pro Camera
3.LabVIEW版 VMXコントローラ導入マニュアル
4.ドライバー
![](https://image.jimcdn.com/app/cms/image/transf/dimension=336x10000:format=png/path/sa49cade31ed099d2/image/i2f6a9fff8d39a010/version/1631151382/image.png)

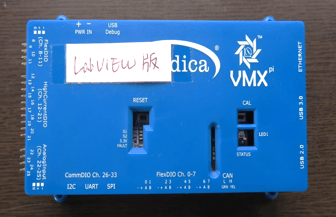

1.VMX Robotics Controller (LabVIEW版)
![](https://image.jimcdn.com/app/cms/image/transf/dimension=397x10000:format=png/path/sa49cade31ed099d2/image/i714345c0bd628a63/version/1631151368/image.png)
2.SR-Pro Camera
![](https://image.jimcdn.com/app/cms/image/transf/dimension=367x10000:format=png/path/sa49cade31ed099d2/image/id665615d1bc29075/version/1631154648/image.png)

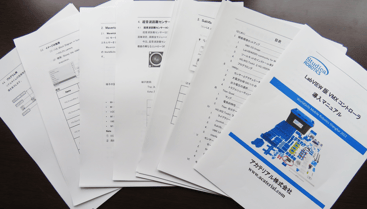

3.LabVIEW版 VMXコントローラ導入マニュアル
では、早速マニュアルに沿って取り付けをはじめます。

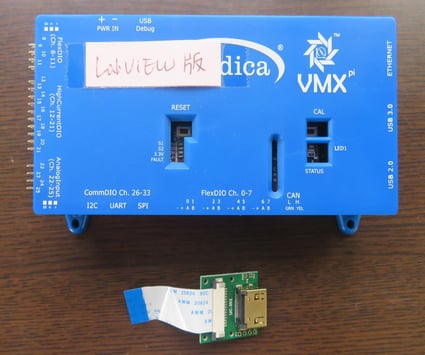

まずは、VMX Robotics Controller の箱を開けて、写真下のカメラの基盤に付いているフラットケーブルを取り付けていきます。今までやったことのない作業なので、少し緊張します!
![](https://image.jimcdn.com/app/cms/image/transf/dimension=425x10000:format=jpg/path/sa49cade31ed099d2/image/i48881f489d8786d1/version/1631079606/image.jpg)
![](https://image.jimcdn.com/app/cms/image/transf/dimension=275x10000:format=jpg/path/sa49cade31ed099d2/image/i10a2bc4198a3a212/version/1631077590/image.jpg)
①VMX裏側のネジを外し、中の基盤を取り出しまし
た。
VMXの基盤の下にRapsberry Piの基盤が重なって
収納されているんですね!!
![](https://image.jimcdn.com/app/cms/image/transf/dimension=305x10000:format=jpg/path/sa49cade31ed099d2/image/i5addff73d493d931/version/1631077595/image.jpg)

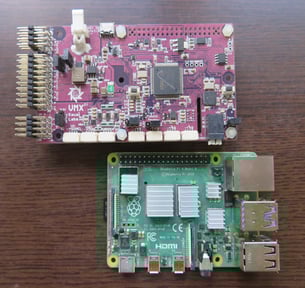

②2枚の基板を取り外しました。写真上がVMXの基盤
(えんじ色)で、写真下がRapsberry Piの基盤(緑
色)です。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=274x10000:format=jpg/path/sa49cade31ed099d2/image/i7a3a8f8cf69c0c2c/version/1631078714/image.jpg)
③CSIコネクターのタブを開く方法に手間取りながら、
フラットケーブルを取り付けました!!
この上にVMX基板を重ねます。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=274x10000:format=jpg/path/sa49cade31ed099d2/image/i7dd32bbb7c9e5762/version/1631078934/image.jpg)
④VMX基板にフラットケーブルを通すスロット(穴)
があるので、そこにフラットケーブルを通し、元通
りに2枚の基板を重ねます。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=304x10000:format=jpg/path/sa49cade31ed099d2/image/id3000e11432dbfc2/version/1631080060/image.jpg)

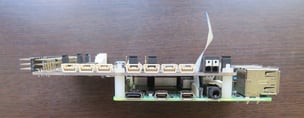

⑤2枚を重ねて横から見たところです。
フラットケーブルがVMX基板のスロットを通って
上に伸びています。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=276x10000:format=jpg/path/sa49cade31ed099d2/image/i6c746318aa6e04ef/version/1631080059/image.jpg)
⑥青いVMXの箱に収めて、箱の裏のネジを取り付け
ます。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=305x10000:format=jpg/path/sa49cade31ed099d2/image/ia4cede836528aac5/version/1631080134/image.jpg)

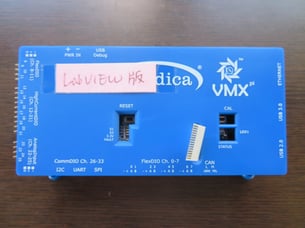

⑦上の蓋を閉じる時にも、スロットにフラットケーブ
ルを通します。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=367x10000:format=jpg/path/sa49cade31ed099d2/image/icbadcb6a4f1b7cba/version/1631080152/image.jpg)

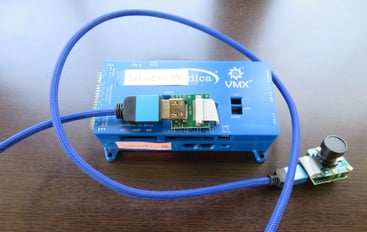

⑧フラットケーブルの端をカメラ基盤のコネクターに
取り付け、カメラ付属のHDMIケーブルを接続しまし
た。これで、カメラとVMXの接続が完了しました!!
慣れない作業に少し緊張しましたが、マニュアル通りに進めていき、取り付けることができました!!
「LabVIEW版 VMXコントローラ導入マニュアル」(日本語版)は、当社で英語版を翻訳、改訂した全97ページ、渾身のオリジナルマニュアルです。Titanやセンサーの取り付け方法なども掲載されています。VMX Robotics Controller、VMXアップグレードキットご導入の方にお配りしておりますので、既にご購入頂いた方はご連絡ください。また、VMX導入をご検討されている方もご一報ください。
